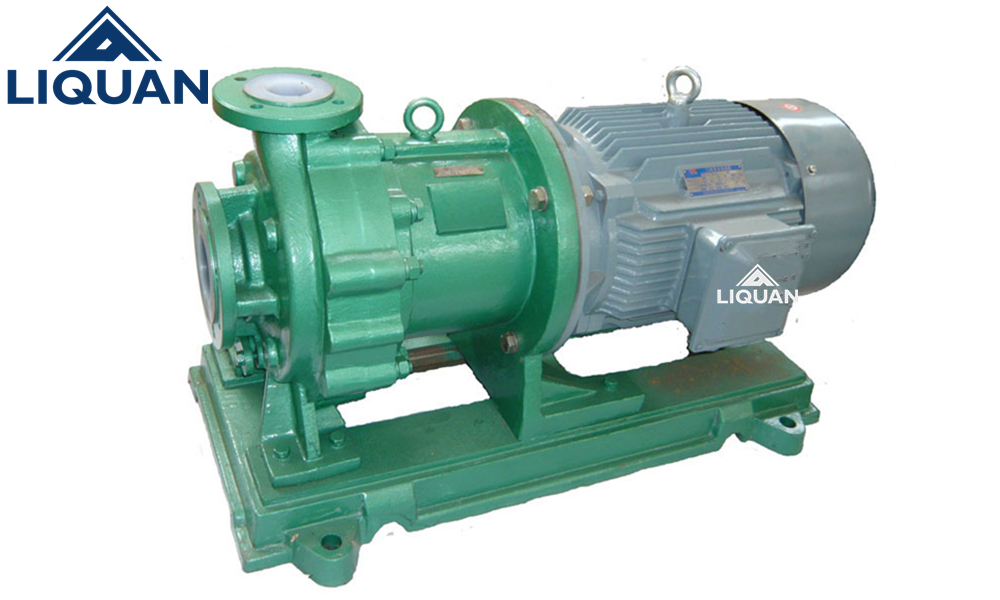

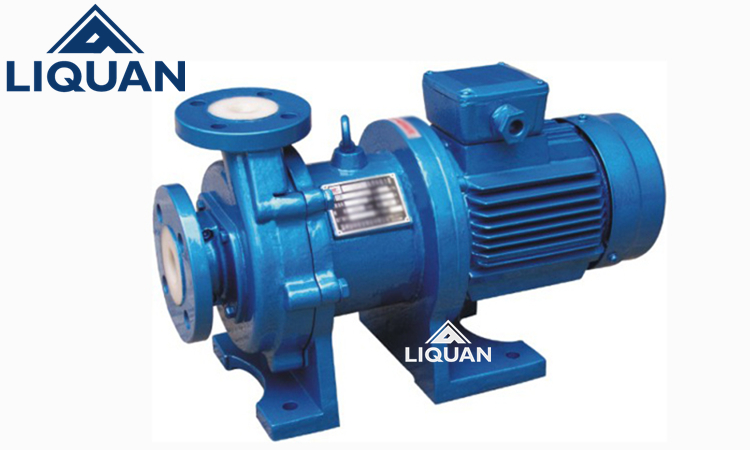

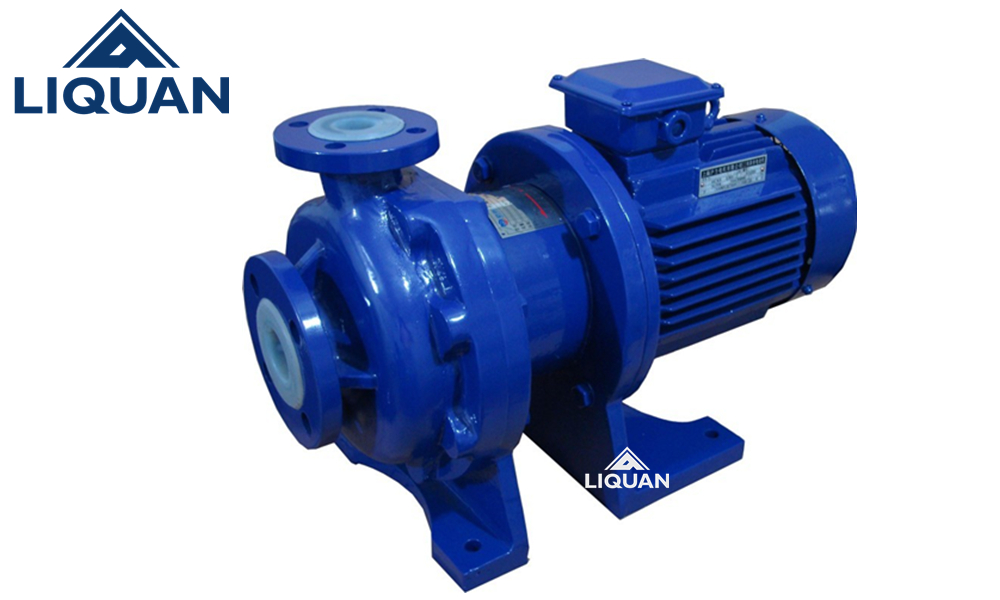

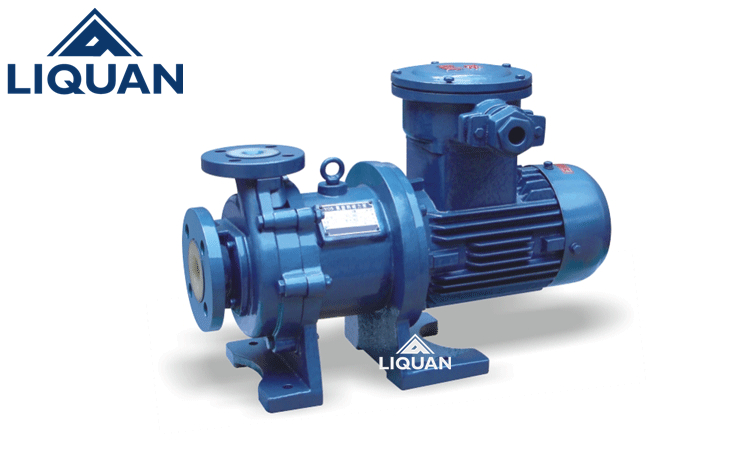

CQB-F型襯氟塑料合金磁力泵

應用領域：化學工業

，溶劑業

，電鍍業，照片業

，電氣用具業，金屬工業，礦業，食品工業

，醫療，水處理

，污染控制等

。

質量穩定：全程質量監控,細致入微,保證產品質量！

交貨快捷：本磁力泵產品屬常規產品

，倉庫現貨供應

，定制產品快

Q Q：468255696

MAIL：sales@liquanpump.com

全國免費熱線：400-062-5858

QQ在線咨詢技術支持選型報價

產品介紹

產品原理

產品特點

應用領域

技術參數

安裝尺寸

說明書及技術支持

產品介紹

黎全公司生產的CQB-F襯氟塑料F46襯磁力泵是新開發的大功率高揚程磁力驅動泵,泵外型及安裝尺寸均按ISO標準設計制造，電機為直聯式由中間支架支撐

，結構緊湊

、拆卸方便

、性能范圍:Q=1–120m3/h　H=17–60m

，泵均采用高性能磁性材料”釹鐵硼”做內外磁體，隔離套采用進口非金屬材料

，大大降低了磁渦流損耗

，可輸送高濃度，密度大于1.84t/m3的強腐蝕介質

。液體過流部件采用鋼襯氟塑料F46高溫燒結模壓而成

，因泵體是鋼襯結構所能承受管道的重壓與機械性沖擊，而又能耐所有強酸

、強堿的腐蝕

，并采用磁力驅動結構，無滴漏，不污染使用場地

，特別適合于輸送易燃

、易爆、有毒

、有揮發性及貴重介質

，在很多項目上替代了進口的同類磁力泵。

產品原理

該泵驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上

，泵室封閉

，通過磁力偶合間接驅動轉子組合上的葉輪旋轉。取消了軸封

、利用磁力耦合間接驅動

，消除了滴漏的煩惱，不污染使用場地

。由于泵的過流部件采用氟塑料制造

。可連續輸送各種濃度的酸

、堿

、強氧化劑等腐蝕介質而毫不受損。

磁力驅動離心泵(簡稱磁力泵)

，通常由電動機

，磁力偶合器和耐腐蝕離心泵組成，其主要特點是利用磁力偶合器傳遞動力

，無泄露

，當電動機帶動磁力偶合器和外磁鋼旋轉時，磁力線穿過間隙和隔離套

，作用于內磁鋼上

，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩

。在泵軸的動力輸入端

，由于液體被封閉在靜止的隔離室內，沒有動密封因而無泄露

。泵的過流部件根據需要可分別采用304

、304L、302

、321

、316、316L

、UB6

、CD4MCu

、鈦合金、鎳基合金等耐腐蝕材料

。

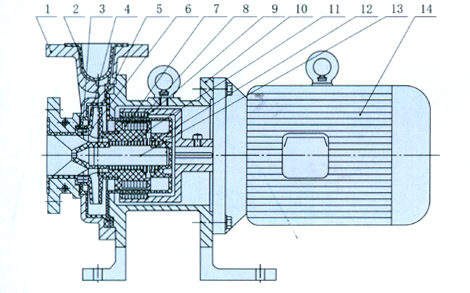

CQB-F型襯氟磁力泵是聯合設計組開發的新型無泄露耐腐蝕泵

。

1	泵殼	2	泵殼襯里	3	動環	4	靜環	5	密封圈
6	葉輪	7	內磁鋼總成	8	隔離套	9	外磁鋼總成	10	聯接架
11	軸承	12	止推軸承	13	軸	14	電機

產品特點???????????免費電話：400-062-5858

磁力泵以靜密封取代動密封，使泵的過流部件處于密封狀態

，徹底解決了其他泵機械密封無法避免的跑

、冒、滴之弊病

。磁力泵選用耐腐蝕

、高強度的工程塑料、鋼玉陶瓷

、不銹鋼等作為制造材料

，因此它具有良好的抗腐蝕性能，并可以使被輸送介質免受污染

。

磁力泵結構緊湊

、外形美觀、體積小

、噪音低

、運行可靠、使用維修方便

?div id="jfovm50" class="index-wrap">？蓮V泛應用于化工、制藥

、石油

、電鍍、食品

、電影照相洗印

、科研機構、國防工業等單位抽送酸

、堿液

、油類、稀有貴重液

、毒液

、揮發性液體

，以及循環水設備配套

、過濾機配套。特別是漏

、易燃

、易爆液體的抽送，選用此泵則更為理想。

應用領域

化學工業	碳酸鈉化工業（鹽酸、次氟酸、二次化學品的生產）；氟化物、化學肥料的生產 ；氣體吸收塔反應液體循環；油脂提煉（硫酸）；廢酸類的回收及再生系統 ；化工廠和運輸車輛間的強酸類輸送。
劑業	半導體用的發光化學物（EL）、農藥、醫藥、水處理化學劑的生產
電鍍業	循環過濾各類電鍍液。
照片業	即現照相系統 ；X-光片、黑白、彩色、立體照片的沖曬。
電器用具業	電解質電容器的生產（鋁膜的浸蝕）；干電池和蓄電池制造過程中輸送電解液；電路板的蝕刻；半導體生產過程中輸送高純度化學液。
金屬工業	氧化鋁膜處理設備；線材拉伸、鋼鐵軋制中除油及酸洗；車輛噴漆前除油及酸洗處理；氧化鈦、稀土元素的生產等。
礦業	金屬熔煉（輸送及循環電解液）；廢液的洗滌處理。
食品工業	葡萄糖酸的生產（鹽酸）；食油的提煉（硫酸）；罐裝水果工業（鹽酸）。
醫療	人造腎臟、心肺、超聲波清洗機及各種醫療設備。
水處理	清洗離子交換樹脂；純水生產設備；海水淡化設備。
污染控制	添加污水處理化學藥劑到藥液缸；收集及輸送廢液；廢氣吸收設備（除臭裝置，排放廢氣前脫硫）。
其它	應用在銀回收、晶片制造、實驗工廠、制冷機、飲品機、生活鍋爐、熱交換器、太陽能系統 、漂染、激光系統等領域及噴水池、魚池、觀賞魚缸循環使用。

技術參數???????????免費電話：400-062-5858

型??號	口徑		流量 (m³/h)	揚程 (m)	汽蝕余量 (NPSH) (m)	功率 (kw)	轉速 (r/min)	效率 (%)	電壓 (v)
型??號	進口	出口	流量 (m³/h)	揚程 (m)	汽蝕余量 (NPSH) (m)	功率 (kw)	轉速 (r/min)	效率 (%)	電壓 (v)
CQB15-10-85F	15	10	1.8	8	6	0.12	2800	15	220/380
CQB20-15-105F	20	15	3	12	6	0.37	2800	19	220/380
CQB32-25-125F	32	25	3.2	20	5	0.75	2900	26	220/380
CQB40-32-115F	40	32	6.3	15	6	0.75	2900	35	220/380
CQB40-32-145F	40	32	6.3	25	5	1.5	2900	29	380
CQB50-40-125F	50	40	12.5	20	3.5	2.2	2900	41	380
CQB50-40-160F	50	40	12.5	32	3.5	3	2900	39	380
CQB65-50-125F	65	50	25	20	4	3	2900	47	380
CQB65-50-160F	65	50	25	32	4	5.5	2900	46	380
CQB80-65-125F	80	65	50	20	4	7.5	2900	54	380
CQB80-65-160F	80	65	50	32	4	11	2900	52	380
CQB100-80-125F	100	80	100	20	4	11	2900	55	380
CQB100-80-160F	100	80	100	32	4	18.5	2900	56	380

注:表中型號從CQB20-14-100F到CQB100-80-160F均可配防爆電機

。

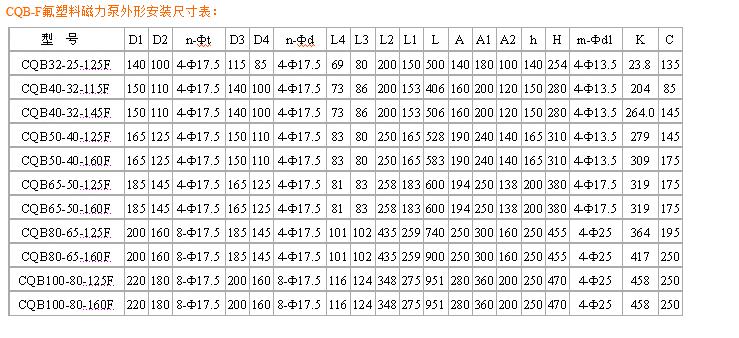

安裝尺寸???????????免費電話：400-062-5858

CQB-F型襯氟磁力泵故障原因分析及排除方法

故障現象	原因分析	排除方法
泵不出水	1 、水泵反轉	1、?調整電機旋轉方向
	2 、?進水管漏氣	2 、?杜漏氣
	3、?泵腔儲水不足	3 、?增加儲水量
	4 、?電壓太高、啟動時聯軸器打滑	4 、?調整電壓
	5 、?吸程太高	5、?降低泵安裝位置
	6 、?閥門沒有打開	6 、?校正或改變閥門
流量不足	1、?吸入管徑太小或堵塞	1 、?調換或清洗進水管
	2 、?葉輪流道阻塞	2、?清洗葉輪
	3 、?揚程過高	3 、?開大出水閥
	4、?轉速不夠	4 、?恢復額定轉速
揚程過低	1 、?流量過大	1 、?關小出水閥
揚程過低	2 、?轉速太低	2 、?恢復額定轉速
澡音太大	1、?泵軸嚴重磨損	1 、?更換泵軸
	2 、?軸承嚴重磨損	2、?更換軸承
	3 、?外磁鋼或內磁鋼與隔離套接觸	3 、?拆除泵頭重新組裝
	4、?密封環與葉輪研磨	4 、?更換止推環 、密封環
	5、?冷卻箱內滾動軸承磨損	5 、?更換滾動軸承
漏液	1 、??Ｏ型密封圈損壞	1、?更換Ｏ型密封圈
