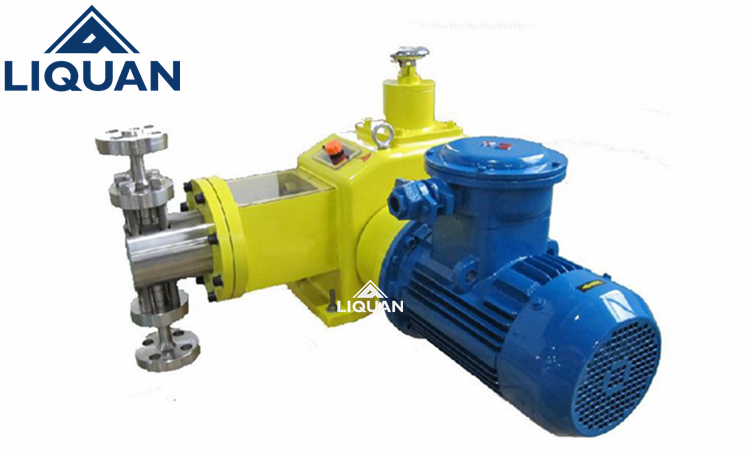

J-D型不銹鋼柱塞計量泵

電話：021-66052690

Q Q：468255696

MAIL：sales@liquanpump.com

全國免費熱線：400-062-5858

全國免費熱線： 400-062-5858 技術支持選型報價

產品介紹

產品原理

產品特點

應用領域

技術參數

安裝尺寸

說明書及技術支持

產品介紹

黎全公司生產的J-D系列柱塞式計量泵主要是往復式柱塞泵

、活塞泵

，按泵的缸數可分為單缸、雙缸

、三缸等多種類型

。該泵可廣泛用于石油

、化工

、紡織、食品

、造紙

、原子能技術、電廠

、塑料

、制藥、水廠

、環保等工業和科技部門

。用來向加壓或常壓容器及管道內精確定量輸送不含固體顆粒的液體。其流量可以開機（或定機）時從0-100%范圍內無級調節

。（根據計量泵的特性

，行程一般不小于總行程的10%）單缸泵適用于單一液體的場合；雙缸泵可作比例泵使用

，也可并聯使用

；三缸泵可作為三比例泵使用，也可三缸并聯

，以達到較大排量

，增高了液體的脈沖頻率，促使液體連續順暢加入

；六缸泵可達三缸泵二倍效果

。

可調流量范圍: 0-150 L/H

壓力范圍: 0-50 MPA

電機功率: 0.37KW, 0.55KW, 220V / 380V / 400V, 50/60HZ

驅動系統:?兩相、三相標準電機或防爆電機

流量控制方式:手動控制,?自動控制

防護等級: IP55,IP54

產品原理

J-D系列柱塞式計量泵結構原理：

1泵的結構：該泵的由電機

、傳動箱

、缸體等三部份組成。

2傳動箱部件是由弓型連桿凸輪機構

、行程調節機構和速比蝸輪機構

組成

；通過旋轉調節手輪來實行高調節行程，從面改變弓型連桿中前后距離來達到改變柱塞（活塞）行程的目的

。

3缸體部件是由泵頭

、吸入閥組

、排出閥組、柱塞和填料密封件組成

。???????????????????????

4工作原理：電機經聯軸器帶動蝸桿并通過蝸輪減速使主軸和偏心輪作回轉運動，由偏心輪帶動弓型連桿的滑動調節座內作往復運動

。連同膜片

，通過單向閥的作用使泵腔內逐漸形成真空，吸入閥打開

，吸入液體

；當膜片向前死點移動時，此時吸入閥關閉

，排出閥打開

，液體在膜片的推動下排出。在泵通過調節一定的行程的往復順還工作形成連續有壓力

、定量的排放液體

。

5流量調節特性：泵的流量調節是靠旋轉調節手輪，帶動調節螺桿轉動

，從而改變弓型連桿間的間距

，改變膜片在泵腔內移動行程來決定流量的大小。調節手輪的刻度決定膜片行程

，精確率為95％.

序號	零件名稱	序號	零件名稱	序號	零件名稱	序號	零件名稱
1	單向閥	11	軸承	21	上軸承座	31	軸用擋圈
2	泵頭壓板	12	定位銷	22	曲軸	32	下軸承套
3	支承套	13	推力軸承	23	推力片	33	蝸桿
4	密封套	14	短軸	24	墊片	34	密封件
5	壓緊螺母	15	連桿	25	方蓋板	35	密封件壓板
6	柱塞	16	調節手輪	26	蝸輪	36	泵頭連接頭
7	機體	17	調節總成	27	軸承	37	泵頭
8	調節絲桿	18	圓螺母	28	軸承	38	軸瓦
9	推力軸承	19	圓螺母	29	隔套
10	內六角螺栓	20	上軸承蓋	30	鍵

產品特點???????????免費電話：400-062-5858

、與介質直接接觸部位采用不銹鋼及四氟材質。過流適應一般顆粒,無毒無味

。

、精鑄殼體，耐用

，精密澆鑄殼體

，鑄銅蝸輪及耐磨球軸承，潤滑油潤滑所有驅動零件

。

、易損部件經過特殊化處理，質量保證

。

、內部配置性能卓越的調節器總成，延長泵的使用壽命

，并降低了噪音

。

5、定量輸出

，在泵運行或停止時也可調節流量

，精密度高可達正負百分之一

。

6、吐出壓力可達500KG

。

、適用于輸送溫度為?-30～120℃，粘度為?0.3～800mm2/s?的介質

。

應用領域

J-D型柱塞隔膜計量泵柱塞泵使用的排出壓力范圍比較廣泛

，且宜制成高壓泵結構簡單，維修方便

，價格具有競爭優勢

，柱塞直徑很小，通常在8-75mm.使用絕緣

，冷卻或加熱泵缸控制介質溫度

。廣泛應用于石油化學工業、醫藥

、飲食

、火電廠、核電

、環境保護

、礦山、國防等科研和生產部門

。

技術參數???????????免費電話：400-062-5858

型號(MODE)	流量(L/H)	壓力(Mpa)	行程(MM)	泵速(MIN-1)	功率(KW)	進口口徑(MM)	重量(KG)
J-D 25/50	25	50	40	112	4	13	150
J-D 25/32	25	32			2.2
J-D 45/45	45	45			4
J-D 45/25	45	25			2.2
J-D 70/40	70	40			4
J-D 70/35	70	35			2.2
J-D 100/35	100	35			4
J-D 100/28	100	28			4
J-D 125/32	125	32			4
J-D 125/26	125	26			4	17
J-D 180/20	180	20			4
J-D 180/10	180	10			2.2
J-D 300/15	300	15			4
J-D 300/10	300	10			2.2
J-D 450/10	450	10			4
J-D 450/8	450	8			4
J-D 650/4	650	4			2.2
J-D 650/2	650	2			2.2
J-D 1000/2	1000	2			2.2
J-D 1000/1	1000	1			2.2	34
J-D 1200/1.5	1200	1.5			2.2
J-D 1200/0.8	1200	0.8			2.2
J-D 2000/1.0	2000	1			4
J-D 2500/1.0	2500	1			4
J-D 3000/1.0	3000	1			4

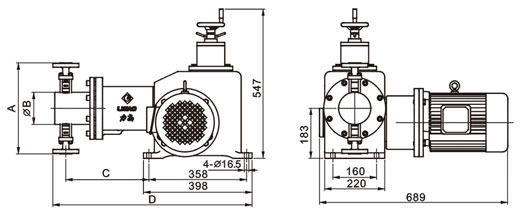

安裝尺寸???????????免費電話：400-062-5858

J-D型柱塞式計量泵|故障原因分析及排除方法?

序號	故障特征	故障原因	排除方法
1	不排液	1.?????吸入高度太高 2.?????吸入管道阻塞 3.?????吸入管道漏氣	1.?????降低安裝高度 2.?????清洗疏通吸入管道 3.?????壓緊或更換密封墊片
2	排液量不夠	1.?????吸入管道局部阻塞 2.?????吸入或排出閥內有異物卡阻 3.?????泵閥磨損關閉不嚴 4.?????轉速不足	1.?????疏通吸入管道 2.?????清洗吸排閥 3.?????修理或更換閥件 4.??檢查電機和電壓
3	排出壓力不穩定	1.?????吸入或排出閥內有雜物卡阻或漏氣 2.?????管道未設置背壓閥	1.?????清除吸、排閥內的雜質 擰緊螺絲消除漏氣 2.?????增設背壓閥
4	計量精度不夠	1.?????柱塞密封填料漏液 2.?????吸入或排出閥磨損 3.?????電機轉速不穩定 4.?????調節手輪移位	1.?????調整或更換密封填料 2.?????更換吸排閥 3.?????穩定電源頻率和電壓 4.?????校準并固定
5	運轉中有沖擊聲	1.?????轉動零件松動或嚴重磨損 2.?????吸入高度過高 3.?????吸入管道漏氣 4.?????介質中有空氣 5.?????吸入管徑太少 6.?????排出壓力過高	1.?????擰緊有關螺絲或更換新零件 2.?????降低安裝高度 3.?????壓緊吸入法蘭或螺母 4.?????排除介質中的空氣 5.?????增大吸入管徑 6.?????降低壓力
