JYDR型液壓隔膜計量泵

電話：021-66052690

Q Q：468255696

MAIL：sales@liquanpump.com

全國免費熱線：400-062-5858

全國免費熱線： 400-062-5858 技術支持選型報價

產品介紹

產品原理

產品特點

應用領域

技術參數

安裝尺寸

說明書及技術支持

產品介紹

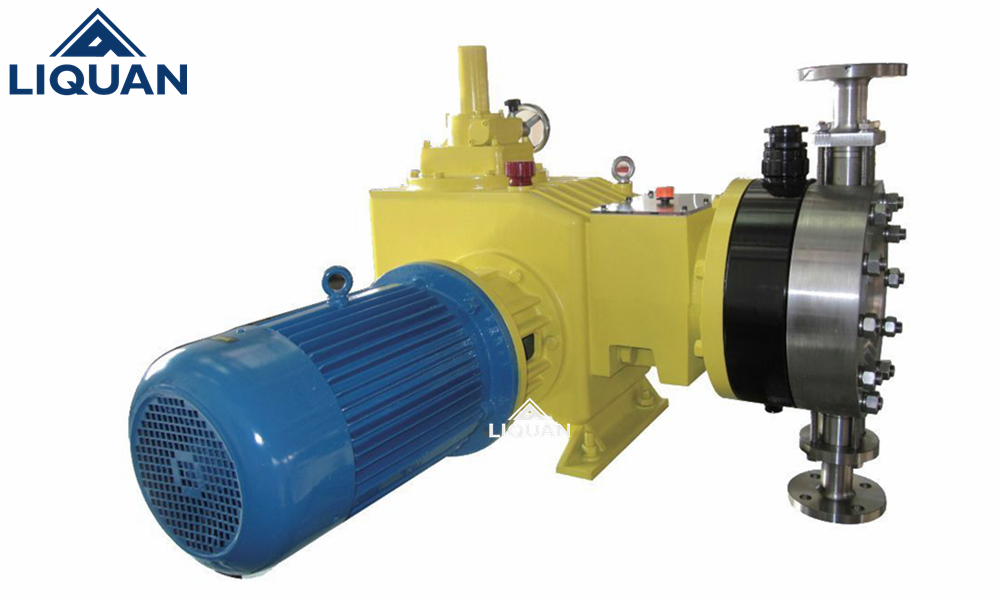

黎全公司生產的JYDR液壓隔膜式式計量泵

，是由電機驅動的計量泵，適用于底壓力場合的流體精確計量

，有多種材質泵頭可選

，膜片統一采用多層復合PTFE材質。因其具有很高的計量精度和穩定性能及極高的使用工求，而廣泛應用于污水處理

，食品劑添加

，各種特殊介質的輸送

。

流量范圍: 0-4900 L/H

壓力范圍: 0-50MPA

功率：7.5KW ,5.5KW, 380V /400V,50Hz / 60Hz

驅動系統:?三相標準電機或防爆電機

流量控制:?手動控制或自動控制,

防護等級: IP55,IP54

產品原理

JYDR液壓隔膜式計量泵采用電機驅動，通過泵體內的膜片的張吸運作將介質送出

，無動密封無泄漏

，維修簡便，在無介質情況下也可以安全運轉

；計量精度高

，性能穩定，可通過泵上的旋鈕調節流量的大小

，能更準確的根據實際工況調節

，更智能化。

可根據客戶的使用介質選擇泵體材質和膜片材質
，使用壽命更長
，效率更高。

產品特點???????????免費電話：400-062-5858

無泄漏

，維修方便

，低噪音，使用方便

。

計量精度優于機械隔膜泵

，密封性能優于柱塞泵，配沖程調節器可以實現遠程自動控制

。

操作安全

，機械驅動隔膜，流量調節能夠調節沖程長度或電機頻率

。

隔膜為多層復合結構壓制而成

，第一層超韌性Teflon耐酸薄膜，第二層EPDM彈性橡膠

，第三層3.0mmSUS304支撐鐵芯

，第四層采用強化尼龍纖維補，第五層采用EPDM彈性橡膠包履

，可有效提出升隔膜適用壽命

。

可安置于藥槽或管道上

，接觸介質泵頭為PVC、可選PTFE

、及不銹鋼材質

。

性價比高，普遍適用于壓力要求不高的水處理行業

，在泵運行或停止時也可調節流量也可定量輸出

。

應用領域

JYDR液壓隔膜式計量泵廣泛應用于石油化學工業、醫藥

、飲食

、火電廠、核電

、環境保護

、礦山、國防等科研和生產部門

。

技術參數???????????免費電話：400-062-5858

型號MODEL	流量（L/H）	壓力Mpa	柱塞直徑	行程	泵速	電機功率	進出口徑（DN）	重量
JYDR□/50	90	50	20	60	96/144	7.5	15	350
JYDR□/28	90	28	20			5.5
JYDR□/32	150	32	25			7.5
JYDR□/18	150	18	25			5.5
JYDR□/20	250	20	32			7.5	20	370
JYDR□/11	250	11	32			5.5
JYDR□/15	320	15	36			7.5
JYDR□/8.5	320	8.5	36			5.5
JYDR□/12	400	12	40			7.5
JYDR□/6.5	400	6.5	40			5.5
JYDR□/10	500	10	45			7.5
JYDR□/5.2	500	5.2	45			5.5
JYDR□/8.0	650	8	50			7.5	25	395
JYDR□/4.5	650	4.5	50			5.5
JYDR□/6.5	790	6.5	55			7.5
JYDR□/3.6	790	3.6	55			5.5
JYDR□/5.5	940	5.5	60			7.5
JYDR□/3.1	940	3.1	60			5.5
JYDR□/4.6	1100	4.6	65			7.5
JYDR□/2.6	1100	2.6	65			5.5
JYDR□/4.0	1300	4	70			7.5	32	420
JYDR□/2.3	1300	2.3	70			5.5
JYDR□/3.5	1500	3.5	75			7.5
JYDR□/2.0	1500	2	75			5.5
JYDR□/3.0	1700	3	80			7.5
JYDR□/1.6	1700	1.6	80			5.5
JYDR□/2.8	1920	2.8	85			7.5
JYDR□/1.5	1920	1.5	85			5.5
JYDR□/2.4	2150	2.4	90			7.5	40	450
JYDR□/1.3	2150	1.3	90			5.5
JYDR□/2.2	2400	2.2	95			7.5
JYDR□/1.2	2400	1.2	95			5.5
JYDR□/2.0	2650	2	100			7.5
JYDR□/1.1	2650	1.1	100			5.5
JYDR□/1.6	3200	1.6	110			7.5
JYDR□/0.9	3200	0.9	110			5.5
JYZR□/1.0	4000	1	100		7.5
JYZR□/0.9	4000	0.9	110		7.5

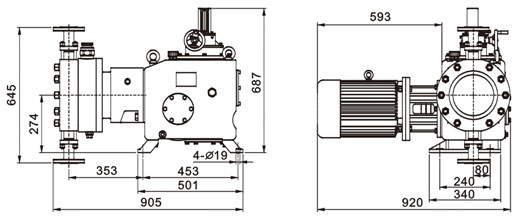

安裝尺寸???????????免費電話：400-062-5858

JYDR液壓隔膜式計量泵型隔膜式計量泵|故障原因分析及排除方法

序號	故障特征	故障原因	排除方法
1	不排液	1.?????吸入高度太高 2.?????吸入管道阻塞 3.?????吸入管道漏氣	1.?????降低安裝高度 2.?????清洗疏通吸入管道 3.?????壓緊或更換密封墊片
2	排液量不夠	1.?????吸入管道局部阻塞 2.?????吸入或排出閥內有異物卡阻 3.?????泵閥磨損關閉不嚴 4.?????轉速不足	1.?????疏通吸入管道 2.?????清洗吸排閥 3.?????修理或更換閥件 4.??檢查電機和電壓
3	排出壓力不穩定	1.?????吸入或排出閥內有雜物卡阻或漏氣 2.?????管道未設置背壓閥	1.?????清除吸、排閥內的雜質 擰緊螺絲消除漏氣 2.?????增設背壓閥
4	計量精度不夠	1.?????柱塞密封填料漏液 2.?????吸入或排出閥磨損 3.?????電機轉速不穩定 4.?????調節手輪移位	1.?????調整或更換密封填料 2.?????更換吸排閥 3.?????穩定電源頻率和電壓 4.?????校準并固定
5	運轉中有沖擊聲	1.?????轉動零件松動或嚴重磨損 2.?????吸入高度過高 3.?????吸入管道漏氣 4.?????介質中有空氣 5.?????吸入管徑太少 6.?????排出壓力過高	1.?????擰緊有關螺絲或更換新零件 2.?????降低安裝高度 3.?????壓緊吸入法蘭或螺母 4.?????排除介質中的空氣 5.?????增大吸入管徑 6.?????降低壓力
