QBK氣動隔膜粉末泵

應用領域：顏料

、洗衣粉、藥粉

、染料

、涂料、炭黑

、鈦白粉

、氧化鐵、陶瓷粉、重鈣

、輕鈣

、膨潤土、分子篩

、高嶺土

、硅膠粉、活性炭

、酸

、堿、石灰、尿素

、碳酸氫銨

、蘇打粉

、固體農藥

、鎢粉、農藥助劑

、銅精礦粉

、煤粉、磷礦粉

、氧化鋁粉等

質量穩定：全程質量監控，細致入微

，保證產品質量！

交貨快捷：氣動隔膜泵產品大量現貨供應

！

泵體材質：鑄鐵,鋁合金,工程塑料,不銹鋼,氟塑料,襯氟等

膜片材質：丁青橡膠

，氯丁橡膠，山道橡膠

，乙丙橡膠，四氟

，特氟龍，F(xiàn)46

，氟橡膠等

Q Q：468255696

MAIL：sales@liquanpump.com

全國免費熱線：400-062-5858

QQ在線咨詢技術支持選型報價

產品介紹

產品原理

產品特點

應用領域

技術參數

安裝尺寸

說明書及技術支持

產品介紹

黎全公司生產的QBK氣動隔膜粉末泵是第四代氣動隔膜泵，具有使用壽命長

，不會停頓等優點

，它主要能抽送粉末狀的介質

，具有其他泵種等輸送機械無法企及的優點

；?且可替代各種進口品牌

，解決進口泵價格高

，維修難，配件貴的難題

。

產品原理

泵動原理(PUMP DYNAMICS)隔膜泵是一種氣動式正向位移自吸泵

，右邊之泵動解說圖顯示泵在未自吸前初次泵動之流動模式.

圖1：空氣經由氣閥壓縮進入膜片A之背面，由膜片擠壓液室

。此種以空氣驅動的方式可免除一般活塞驅動之機械應力，從而顯著地延長膜片的壽命

。在壓縮空氣將膜片A推離中心體時

，另一端之膜片B同時被連結之中心軸拉向中心體，此時

，膜片B背面之空氣由出口排放到泵體外

。如此使B室形成真空狀態，因而能靠外面大氣壓力之作用將流體由入口支管將閥球推離閥座使流體能自由地進入B室直至填滿

。

圖2：當受空氣擠壓之膜片A達到其位移極限時

，空氣閥會將空氣引導至膜片B之背面，同樣形成擠壓力而使其推離中心體

，同時將連結的膜片A拉回中心體

，此時膜片B之驅動所產生的液壓將入口閥球推回閥座，同時將出口閥球推離閥座使粉末能被擠壓而從出口排出泵體外

。膜片A被拉回中心體這個動作使A室形成真空狀態

，因而能靠大氣壓力作用將流體由入口支管將閥球推離閥座而進入A室直至填滿。

圖3：當膜片之運動完成時

，空氣閥再次引導空氣至膜片A之背面

，同時膜片B做空氣排放動作

。在泵回復到原啟動狀態時，泵內的兩個膜片各自完成了一個空氣排放或粉末排放的過程

。這構成了一個循環泵送過程

。依使用狀況，泵通過數次的循環泵送動作而使泵達到自吸狀態

。

簡要說明：在泵的兩個對稱工作腔中

，各裝有一塊有彈性的隔膜，聯桿將兩塊隔膜結成一體

，壓縮空氣從泵的進氣頭進入配氣閥后，推動兩個工作腔內的隔膜

，驅使聯 桿聯接的兩塊隔膜同步運動

。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點

。配氣機構則自動地將壓縮空氣引入另一個工作腔

，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動

。每個工作腔中設置有兩個單向球閥，隔膜的往復運動

，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉

，從而將液體連續地吸入和排出

。

產品特點???????????免費電話：400-062-5858

a)????不需灌引粉末．吸程高達1m．揚程達10m．出口壓力≥6kg/cm2。

b)????流動寬敞

，通過性能好．允許通過顆粒直徑達10mm。抽送泥漿

、雜質時

，對泵磨損甚微；

c)????揚程

、流量可通過氣閥開度實現無級調節(氣壓調節在1—7kg/cm2之間)：

d)????該泵無旋轉部件，沒有軸封

，隔膜等抽送的介質與泵的運動部件

、工件介質隔開

，所輸送的介質不會向外泄漏

。所以抽送有毒、易發揮或腐蝕性介質時

，不會造成環境污染和危害人身安全

e)????不必用電．在易燃、易爆場所使用安全可靠

；

f)????使用方便

、工作可靠

、開停只需簡單地打開和關閉氣體閥門．即使由于意外情況而長時間無介質運行或突然停機泵也不會因此而損壞．一旦超負荷

，泵會自地動停機，具有自我保護性能

，當負荷恢復正常后

，又能自動啟動運行

；

g)????結構簡單

、易損件少

，該泵結構簡單

，安裝

、維修方便，泵輸送的介質不會接觸到配氣閥

，聯桿等運動部件，不象其他類型的泵因轉子

、活塞

、齒輪、葉片等部件的磨損而使性能逐步下降

應用領域

泵吸顏料

、洗衣粉

。?

泵吸藥粉。

顏料

、染料

、涂料

、炭黑

、鈦白粉

、氧化鐵、陶瓷粉

、重鈣

、輕鈣、膨潤土

、分子篩

、高嶺土、硅膠粉

、活性炭

、酸、堿

、石灰等

尿素

、碳酸氫銨

、蘇打粉

、固體農藥、鎢粉

、農藥助劑

、銅精礦粉、煤粉

、磷礦粉

、氧化鋁粉等

纖維粉末、水泥

、陶土、黃沙

、石英沙、粘土粉

、硅石

、石灰石粉、白云石粉

、木屑粉

、玻璃纖維、二氧化硅

、滑石粉、金屬粉

、染料粉等

面粉

、淀粉

、谷物

、奶粉、酵母

、糖

、味精

、面粉

、作物粉體、洗衣粉等

粉末涂料

、粉末冶金零件

、紙粉、藥片粉末

、原料初加工粉末

、氫氧化鈉

、漂白粉

、過氧化鈉等

技術參數???????????免費電話：400-062-5858

型號	流量		揚程	出口壓力 (kg/cm²)	吸程 (m)	允許能過顆粒直徑 ( m m )	供氣消耗量 (m3/min)
型號	（L/M）	(M3/H)	揚程	出口壓力 (kg/cm²)	吸程 (m)	允許能過顆粒直徑 ( m m )	供氣消耗量 (m3/min)
QBK-25	16.7	1	10	2	1	2.5	0.9
QBK-40	33	2	10	2	1	4.5	0.9
QBK-50	50	3	10	2	1	8	1.2
QBK-80	83	5	10	2	1	10	1.5

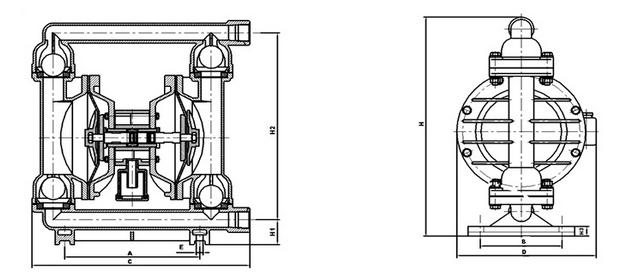

安裝尺寸???????????免費電話：400-062-5858
