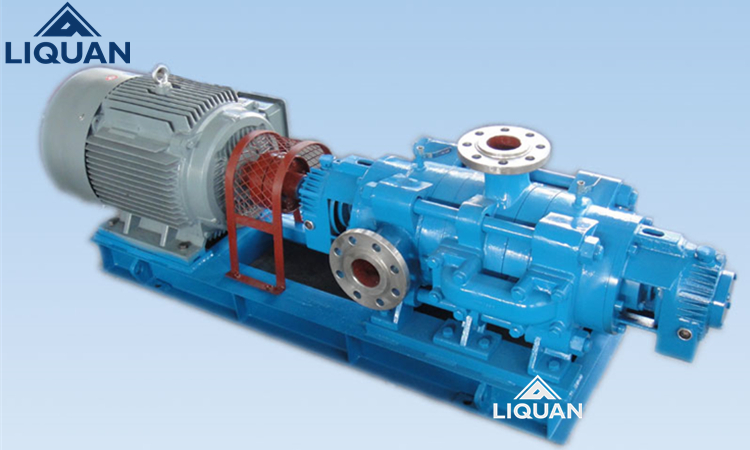

TSWA型臥式多級離心泵

電話：021-66052690

Q Q：468255696

MAIL：sales@liquanpump.com

全國免費熱線：400-062-5858

全國免費熱線： 400-062-5858 技術支持選型報價

產品介紹

產品原理

產品特點

應用領域

技術參數

安裝尺寸

說明書及技術支持

產品介紹

黎全公司生產的TSWA型臥式多級離心泵系列臥式、單吸多級

、分段式結構，是新開發生產的節能系列產品

。具有效率高，運行噪音低

，抗汽蝕性能好

，結構合理，使用壽命長等顯著優點

。主要輸送清水或物理化學性質類似于水的其他液體。產品執行JB/T1051-93《多級離心泵型式與基本參數》標準

。

產品原理

1、TSWA型臥式多級泵為多級節段式結構

，其吸入口為水平方向，吐出口為垂直向上布置

，設有50

、75

、100

、125、150等口徑

，用戶根據流量

、揚程的需求選擇不同品徑和級數的泵來得到滿足；??

、TSWA型臥式多級泵主要由進水段

、中段

、導葉、葉輪

、出水段及軸承體部件

、密封部件等組成，其結構設計合理；

、TSWA型臥式多級泵的轉子部件由中碳鋼軸

、鑄鐵葉輪、平衡盤及軸套等組成

，轉子兩端支承在干油潤滑的滾動軸承上

，由于葉?輪極好的動靜平衡及平衡盤的水力平衡作用

，使得泵運行起來十分平穩，且噪聲低

、振動小。

、進水段、中段及出水段的結合面用紙墊通過拉緊螺栓拉緊達到密封

，為防止液體從兩端主軸泄漏

，設軟填料軸封

，同時在軸上裝有橡膠擋水圈

、O型橡膠密封圈

，以防水是入軸套腔內

；

、為防止中段和導葉磨損

，特設葉輪密封環及導葉套等易損零件，當葉輪與這些易損件之間的間隙超過規定值時應予以列換

；

6、TSWA型臥式多級泵與電動機同時裝在公用的鑄鐵底座上

，其扭矩通過彈性聯軸器來傳遞。

產品特點???????????免費電話：400-062-5858

、水力模型先進

，效率高

，性能范圍廣。

、泵結構緊湊

、布置合理、外形美觀

。

、進出口徑相同

，便于管路連接。

、泵運行平穩

，噪音低，壽命長

。

、密封可靠、無泄漏

。?

應用領域

TSWA型臥式多級離心泵適用于工業和城市給排水、高層建筑增壓供水

，園林噴灌、消防增壓

、遠距離送水、采暖

、浴室等冷暖水循環增壓及設備配套等，尤其適用于賓館

、飯店娛樂場所的制冷

、空調給水等。

技術參數???????????免費電話：400-062-5858

型??號	級數	流量 (m³/h)	揚程 (m)	轉速 (r/min)	電機功率 (kw)
50TSWA	2	18	18.4	1450	2.2
	3	18	27.6	1450	3
	4	18	36.8	1450	4
	5	18	46	1450	5.5
	6	18	55.2	1450	5.5
	7	18	64.4	1450	7.5
	8	18	73.6	1450	7.5
	9	18	82.8	1450	7.5
75TSWA	2	36	23	1450	5.5
	3	36	34.5	1450	7.5
	4	36	46	1450	11
	5	36	57.5	1450	11
	6	36	69	1450	15
	7	36	80.5	1450	15
	8	36	90	1450	18.5
	9	36	103.5	1450	18.5
100TSWA	2	69	31.2	1450	11
	3	69	46.8	1450	15
	4	69	62.4	1450	22
	5	69	78	1450	30
	6	69	93.6	1450	30
	7	69	109.2	1450	37
	8	69	124.8	1450	45
	9	69	140.4	1450	45
125TSWA	2	90	43.2	1450	22
	3	90	64.8	1450	30
	4	90	86.4	1450	45
	5	90	108	1450	55
	6	90	129.6	1450	75
	7	90	151.2	1450	75
	8	90	172.8	1450	90
	9	90	194.4	1450	90
150TSWA	2	155	60	1450	45
	3	155	90	1450	75
	4	155	120	1450	90
	5	155	150	1450	110
	6	155	180	1450	135
	7	155	210	1450	155
	8	155	240	1450	180
	9	155	270	1450	180

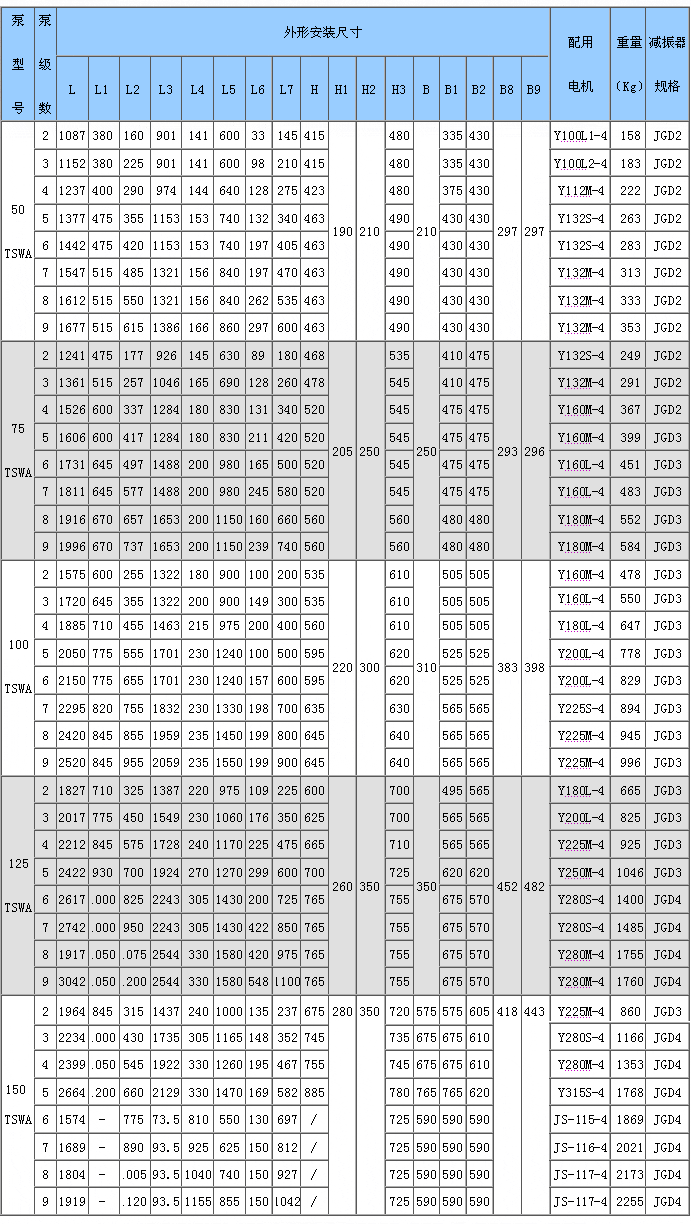

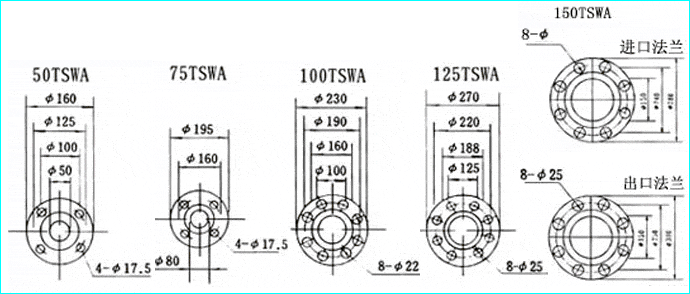

安裝尺寸???????????免費電話：400-062-5858

TSWA型臥式多級離心泵|故障分析及排除方法

故???障	原????因	解決方式
1、泵不吸水，壓力表指針劇烈擺動 。	灌注引水不夠，管路與儀表連接處漏氣。	檢修底閥是否漏水，在灌足引水，擰緊或修回漏氣處。
2 、水泵不出水，真空表表示高度真空。	底閥沒有打開或已堵塞，吸水管路阻力太大，吸水高度過高。	檢查底閥，更換水管，降低吸水高度。
3、壓力表有壓力，但仍不出水。	出水管阻力太大，旋轉方向不對，葉輪堵塞，泵轉速不足。	檢查或縮短水管。檢查電機，清除葉輪內的污物，增加泵轉速。
4 、流量低于設計要求。	水泵堵塞，密封環磨損過多，轉速不足。	清洗水泵及管路，更換密封環，增加泵轉速。
5 、泵消耗功率過大。	填料壓蓋太緊，并發熱，葉輪有磨損，泵流量增大。	調整填料壓蓋松緊程度，檢查泵軸是否彎曲，更換葉輪，增加出水阻力，降低流量。
6 、泵內聲音反常，泵不出水。	吸水管阻力過大，吸入管路漏氣，輸送的液體溫度過高。	檢查吸入管和底閥，堵塞漏氣處、減少吸水高度，降低水溫。
7、水泵振動 ，軸承過熱。	電機與泵不同心，軸承缺油或磨損。	調整電機軸與泵軸的同軸度，加油或更換軸承。
